Датчики температуры воздуховодов — 5Gen 1500, V8 6.2L Hellcat, 2021–2024
5Gen 1500 TRX, V8 6.2L Supercharged, 2021–2024

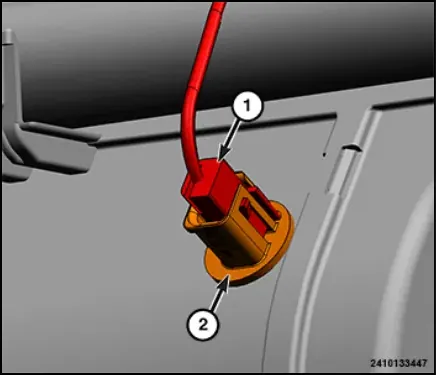

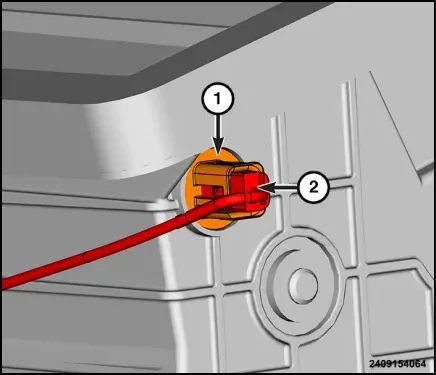

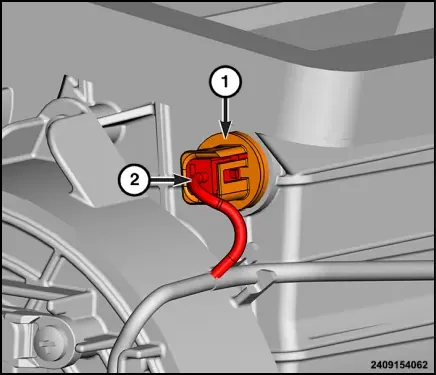

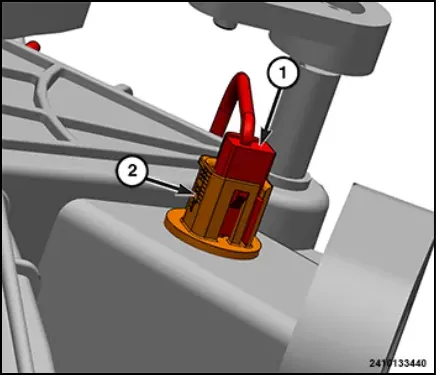

Датчик температуры левого нижнего воздуховода (2) — слева на корпусе HVAC; 1 — разъёмДатчик температуры левого воздуховода панели приборов (1) — слева на корпусе HVAC; 2 — разъёмДатчик температуры правого нижнего воздуховода (2) — справа на корпусе HVAC; 1 — разъёмДатчик температуры правого воздуховода панели приборов (1) — справа на корпусе HVAC; 2 — разъём
Терморезисторы в воздуховодах измеряют температуру подаваемого воздуха, по ним блок климат-контроля точнее управляет заслонками смешения.
Расположение
Четыре датчика на воздухораспределительном корпусе HVAC: два слева, один справа, один сзади. Сигнал идёт прямо в блок HVAC. Левый нижний снимается через проём рулевой колонки.
Заводские параметры
Сопротивление
2022
Около 10 кОм при 25 °C и 32,65 кОм при 0 °C
Другие данные раздела «Электрика» — ниже, по вашей модификации.
