Фронтальный датчик удара — доступ из моторного отсека; 1 — гайка датчикаДатчик удара стойки B — под нижней облицовкой стойки; 1 — болт датчикаДатчик удара стойки C (1) — под нижней облицовкой стойки CДатчик удара в передней двери — под обивкой двери; 1 — винты датчика
Выносные датчики ускорения сообщают блоку подушек безопасности о фронтальном или боковом ударе; по их сигналам блок решает, какие подушки и преднатяжители включить.
Расположение

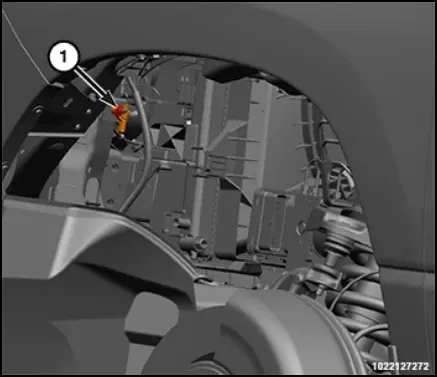

Фронтальные датчики: доступ из моторного отсека; датчик крепится одной гайкой. После любых работ — проверка системы SRS.

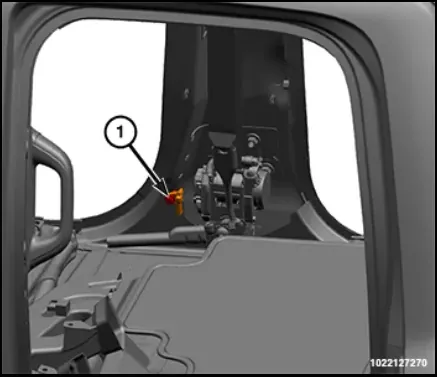

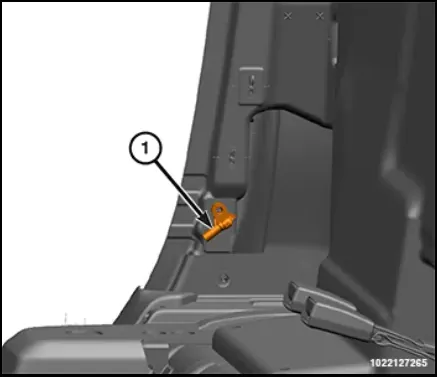

Боковые датчики: под нижней облицовкой стойки B (и стойки C); датчик крепится болтом, установочный штифт от проворота входит в отверстие стойки. Упавший датчик подлежит замене.

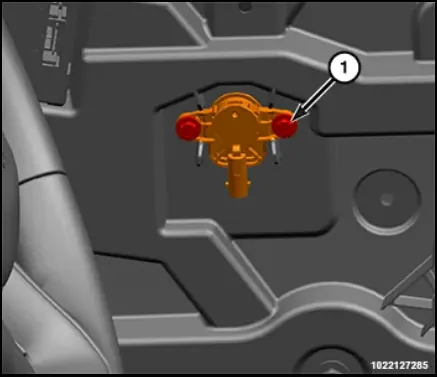

Датчики в передних дверях: под внутренней обивкой передней двери, крепятся винтами
Заводские параметры
Боковой датчик — количество, момент затяжки
2022
Два датчика ускорения в стойках B (68284053AA); крепёж 8 Н·м (71 in-lb); выступ от проворота должен войти в отверстие
Номера Mopar
68284053AA
боковой, стойка B (2 шт.)
68284054AA
68606352AA
68606357AA
68606358AA
2025+
68547015AA
фронтальный
2025+
68547016AA
2025+
68547017AA
