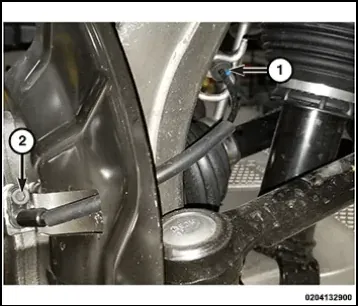

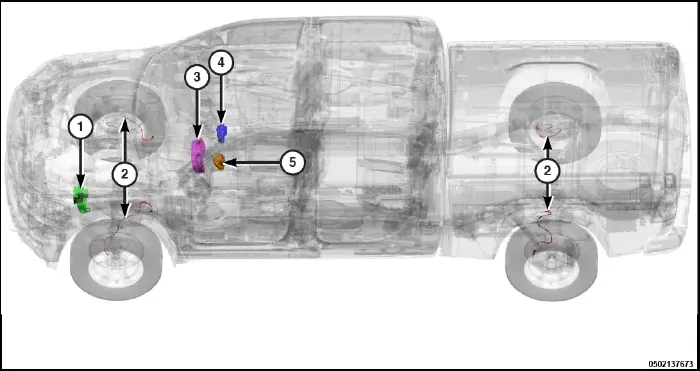

Расположение компонентов ABS: 2 — датчики скорости колёс спереди и сзадиПередний датчик скорости колеса — в ступице поворотного кулака; 2 — болт датчика, 1 — жгут в направляющем кронштейнеЗадний датчик скорости колеса; 5 — болт крепления датчикаДатчик скорости колеса передний, 68292050AH
Сообщает блоку ABS частоту вращения колеса; по ней работают ABS, противобуксовочная система и ESC, а скорость автомобиля передаётся другим блокам по CAN-C.
Расположение
2019+
Четыре: передние — в ступичных подшипниках (задающее кольцо в подшипнике), задние — на фланцах полуосей, задающие кольца на полуосях
Заводские параметры
Тип, питание
2019+
Активные: элемент Холла или магниторезистивный со схемой обработки; ABS питает их напряжением 12 В; выход — малые цифровые токовые сигналы, частота пропорциональна скорости. При диагностике питание должно быть выше 9,0 В.
На сопряжение подшипника и датчика обязательно нанести смазку из комплекта (водонепроницаемое уплотнение). Гофру жгута прижать к головке датчика и закрепить хомутом к выводу датчика.
