5Gen 1500, 2019+
Сообщает блоку пневмоподвески расстояние между рамой и подвеской у колеса; по нему блок поддерживает и меняет высоту кузова.
Расположение
пневмоподвеска, 2019+

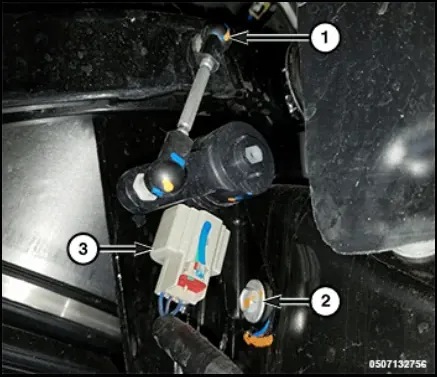

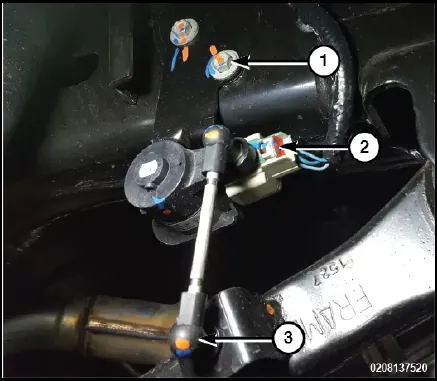

Четыре датчика (спереди и сзади, слева и справа), у каждого — питание, сигнал и возврат; передние — на раме с тягой к верхнему рычагу, задние — с тягой к нижнему
Заводские параметры
- Сигналпневмоподвеска, 2019–2022
- Частотный выход при питании 5 В; C151E-36: ниже 588 Гц дольше 1 с; C151E-76 (неправильная установка): сигнал перескакивает с > 90 % на < 10 % за 1 с
- Диапазонпневмоподвеска, 2019+
- От −100 мм (сжатие) до +153 мм (отбой) до выравнивания
- Момент затяжкипневмоподвеска, 2019+
- Болт кронштейна 11 Н·м (8 ft-lb)
- Калибровкапневмоподвеска, 2019+
- Замер высоты (в мм) → «Write Suspension Height Values» → NRH → «Air Mass Calculation» → «Height Sensor Check» → включить регулирование уровня. При замене ASCM или датчика — инициализация сканером. Пневмоподвеска включается сама выше 8 км/ч (5 mph).
- Высота для калибровкипневмоподвеска, 2019+
- Перед: пневмоподвеска, NRH 4x4 и 4x2 100 ± 12 мм; пневмоподвеска с лифтом 75 ± 12 мм. Зад: пневмоподвеска, NRH 4x4 68 ± 12 мм, 4x2 75 ± 12 мм; пневмоподвеска с лифтом 4x4 43 ± 12 мм, 4x2 50 ± 12 мм.
- Предустановленные уровнипневмоподвеска, 2019+
- Относительно NRH: «Off Road 2» +51 мм, «Off Road 1» +30 мм, «Aero» −28 мм, «Park» −53 мм
- Диагностика утечкипневмоподвеска, 2019+
- Если показание одного датчика ниже остальных более чем на 10 мм — утечка в контуре этой пневморессоры
- Соответствие кодовпневмоподвеска, 2022
- C1526-15 — левый задний, C152A-15 — правый задний датчик; до замены деталей — «ASCM Height Sensor Check» в wiTECH
- Датчик температуры компрессорапневмоподвеска, 2019
- Поставляется отдельно; менять только отказавшую деталь
Номера Mopar
68277070ADзамены: 68277070AB, 68277070AC
правый
68277079ACзамены: 68277079AB
левый
68277076ACзамены: 68277076AB
правый
