Датчики частоты вращения входного и выходного валов АКПП (ISS, OSS) — 5Gen 1500, с 2019
5Gen 1500, 2019+

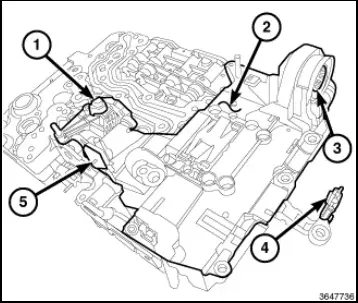

АКПП 8HP75, блок управления с гидроблоком: 1 — датчик входного вала ISS, 4 — датчик выходного вала OSS, 5 — датчик положения парковки, 2 — TCM с датчиком температуры
Сообщают блоку управления коробкой частоту вращения входного (турбинного) и выходного валов; по ним выбираются моменты переключений и контролируется проскальзывание.
Расположение
8HP75, 2019+
Датчики Холла, встроены в TCMA, отдельно не обслуживаются; ISS спереди TCMA по магнитному кольцу водила P2, OSS сзади по водилу P4. В TCMA также датчик температуры и датчик положения парковки.
Заводские параметры
Момент затяжки болта OSS
8HP75, 2019+
8 Н·м (71 in-lb)
Установка OSS
8HP75 (DFR), 2020–2023
Направляющий штифт OSS должен стоять строго по рисунку, иначе датчик можно повредить; после работ — «Quick Learn» в wiTECH
Другие данные раздела «Электрика» — ниже, по вашей модификации.
