Датчик положения распределительного вала (CMP) — 5Gen 1500, с 2019
5Gen 1500, бензиновые моторы, 2019+

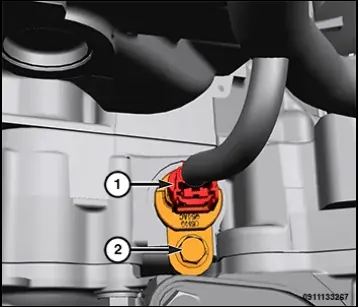

Датчик положения распределительного вала 5.7 — справа на передней крышке ГРМ; 1 — разъём, 2 — болт крепленияДатчик положения распределительного вала, 5149141AF
Сообщает PCM положение распределительного вала, чтобы различать такты в цилиндрах и точно согласовать впрыск и зажигание. На моторах с изменяемыми фазами газораспределения по нему же контролируются фазы.
Расположение
V8 HEMI 5.7L, 2019–2022
На передней крышке ГРМ, справа; перед затяжкой датчик должен полностью прилегать
V6 3.6L Pentastar, 2019–2023
Два датчика, сзади на крышках головок блока; датчики Холла, считывают магнитные задающие диски
Заводские параметры
Посадка уплотнения
V6 3.6L Pentastar, 2019
Правильно посаженное радиальное уплотнение оставляет 1,5–2,0 мм (0,06–0,08 in) между крышкой головки и фланцем уплотнения (это не магнитный зазор)
Момент затяжки
V6 3.6L Pentastar, 2019
9 Н·м (80 in-lb)
Момент затяжки
V8 HEMI 5.7L, 2019–2022
12 Н·м (9 ft-lb)
Номера Mopar
V6 3.6L Pentastar
5149141AF
V8 HEMI 5.7L, 2019–2024
5149054ACзамены: 5149054AA, 5149054AB
R6 3.0L Hurricane, 2025+
68357700AA
Другие данные раздела «Электрика» — ниже, по вашей модификации.
