Датчики частоты вращения входного и выходного валов АКПП (ISS, OSS) — 5Gen 1500, V8 6.2L Hellcat, 2021–2024

5Gen 1500 TRX, V8 6.2L Supercharged, 2021–2024

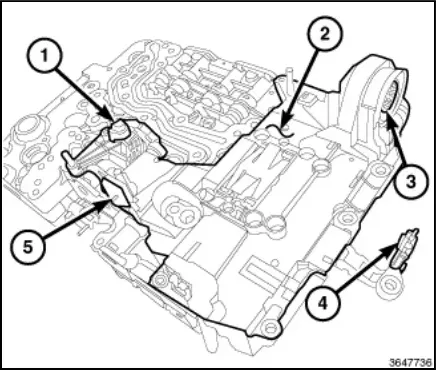

АКПП 8HP95, блок управления с гидроблоком: 1 — датчик входного вала ISS, 4 — датчик выходного вала OSS

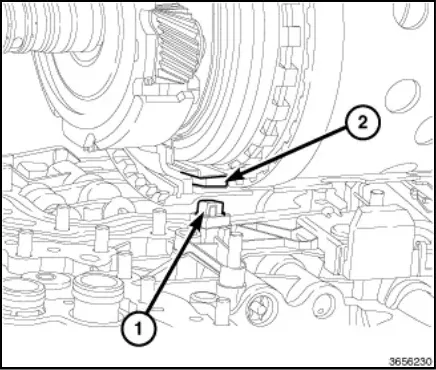

Датчик входного вала ISS (1) АКПП 8HP95 считывает магнитное кольцо (2) на водиле P2

Сообщают блоку управления коробкой частоту вращения входного (турбинного) и выходного валов; по ним выбираются моменты переключений и контролируется проскальзывание.

Заводские параметры

Тип 8HP95, 2021–2024: Датчики Холла, встроены в TCMA, отдельно не обслуживаются
Момент затяжки болта OSS 8HP95, 2021–2024: 8 Н·м (71 in-lb)

Другие данные раздела «Электрика» — ниже, по вашей модификации.
