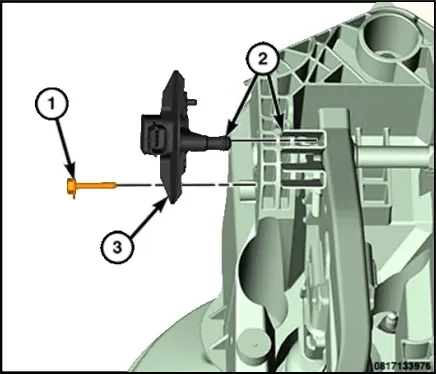

Датчик положения педали тормоза (3) на кронштейне педали; 1 — винт, 2 — штифт
Сообщает блоку ABS положение педали тормоза; по этому сигналу включаются стоп-сигналы.
Расположение
2021–2024
На кронштейне педали тормоза под панелью, один винт. После установки: в ABS — «Brake Pedal Calibration», затем в PCM — «Brake Pedal Learn» (если поддерживается); педаль не нажимать. Порог C0042-54 — 4,75 В.
Заводские параметры
Назначение, тип
2021–2024
Аналоговый потенциометр; его питает и опрашивает блок ABS, который передаёт состояние стоп-сигналов по CAN, а BCM включает фонари
Другие данные раздела «Электрика» — ниже, по вашей модификации.
