Датчик угла поворота рулевого колеса — 5Gen 1500, V8 6.2L Hellcat, 2021–2024

5Gen 1500 TRX, V8 6.2L Supercharged, 2021–2024

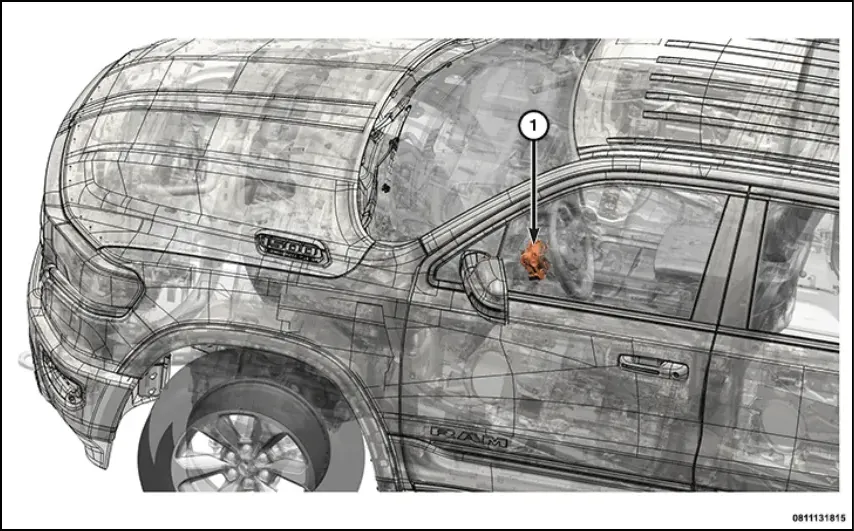

Блок рулевой колонки SCCM (1) со встроенным датчиком угла поворота — под кожухами колонки

Сообщает блоку ABS/ESC угол и направление поворота руля; по нему ESC сравнивает желаемую траекторию с фактической.

Расположение

2021–2024

В SCCM, закреплён сзади корпуса спирального контакта под верхними кожухами колонки; меняется только с SCCM. Передаёт угол и направление по CAN-C или CAN-IHS; два процессора SCCM проверяют положение разными алгоритмами с CRC.

Другие данные раздела «Электрика» — ниже, по вашей модификации.
