    Датчик скорости колеса (ABS) — 5Gen 1500, V8 6.2L Hellcat, 2021–2024

    5Gen 1500 TRX, V8 6.2L Supercharged, 2021–2024

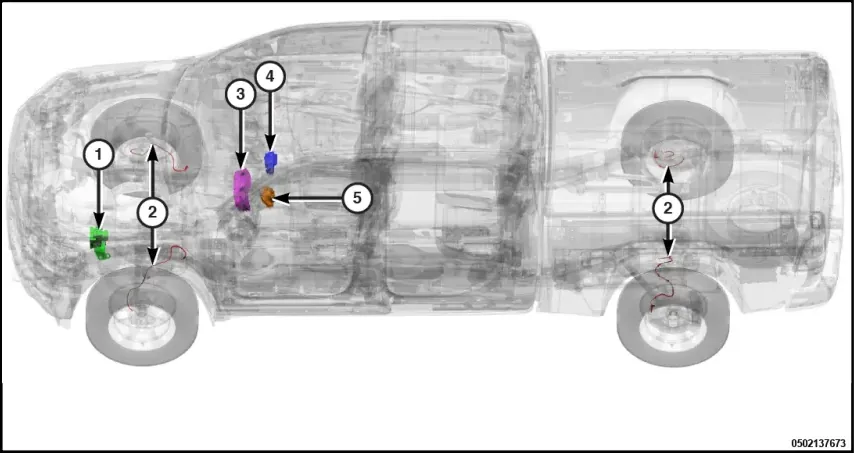

    Расположение компонентов ABS: 2 — датчики скорости колёс спереди и сзади

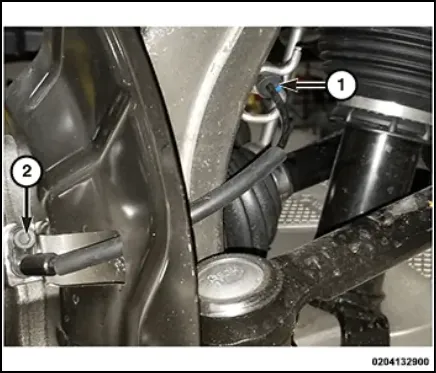

    Передний датчик скорости колеса — в ступице поворотного кулака; 2 — болт датчика, 1 — жгут в направляющем кронштейне

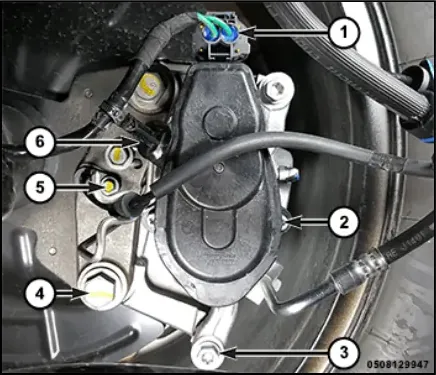

    Задний датчик скорости колеса; 5 — болт крепления датчика
    Датчик скорости колеса передний, 68292050AH

    Сообщает блоку ABS частоту вращения колеса; по ней работают ABS, противобуксовочная система и ESC, а скорость автомобиля передаётся другим блокам по CAN-C.

    Расположение
    2021–2024
    Четыре: передние — в ступичных подшипниках (задающее кольцо в подшипнике), задние — на фланцах полуосей, задающие кольца на полуосях
    Заводские параметры
    Тип, питание
    2021–2024
    Активные: элемент Холла или магниторезистивный со схемой обработки; ABS питает их напряжением 12 В; выход — малые цифровые токовые сигналы, частота пропорциональна скорости. При диагностике питание должно быть выше 9,0 В.
    Момент затяжки
    2021–2024
    Передний болт 7 Н·м (62 in-lb); задний болт 12 Н·м (9 ft-lb); болты кронштейнов жгута 23 Н·м (17 ft-lb)
    Номера Mopar
    68292050AHзамены: 68292050AA, 68292050AB, 68292050AC, 68292050AD, 68292050AE, 68292050AF, 68292050AG
    передний
    68262947AFзамены: 68262947AB, 68262947AC, 68262947AE
    задний
    68451032ADзамены: 68451032AB, 68451032AC
    передний
    68451031ACзамены: 68451031AA, 68451031AB
    задний
