Датчик высоты кузова — 5Gen 1500, V8 6.2L Hellcat, 2021–2024

5Gen 1500 TRX, V8 6.2L Supercharged, 2021–2024

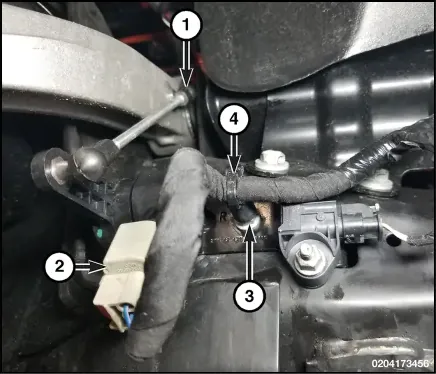

Передний датчик высоты кузова; 2 — разъём, 1 — тяга к верхнему рычагу, 3 — шпилька крепления, 4 — фиксатор жгута

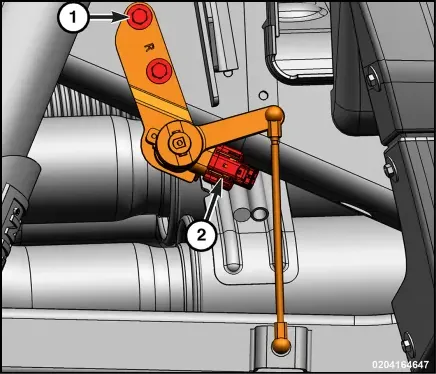

Задний датчик высоты кузова на раме; 2 — разъём, 1 — болты крепления

Сообщает блоку активного демпфирования положение подвески у своего колеса.

Заводские параметры

Количество 2021–2024: Четыре датчика высоты, читает блок ADCM
Момент затяжки 2021–2024: Передняя шпилька 11 Н·м (8 ft-lb); задний болт 11 Н·м (8 ft-lb)
Калибровка 2021–2024: ADCM: «Active Damping Height Sensor Calibration» (двери закрыты, машина стоит на колёсах); после замены PCM или датчика — PCM: «TRX Suspension Rebound Reset». При коде B2286 все клапаны остаются в режиме «MEDIUM».
Высота для калибровки 2022: Перед 31 ± 15 мм, зад 65 ± 15 мм

Номера Mopar

68277070ADзамены: 68277070AB, 68277070AC

правый

68277079ACзамены: 68277079AB

левый

68277076ACзамены: 68277076AB

правый

Другие данные раздела «Электрика» — ниже, по вашей модификации.
